歐陸590直流調速器的硅整流介紹！

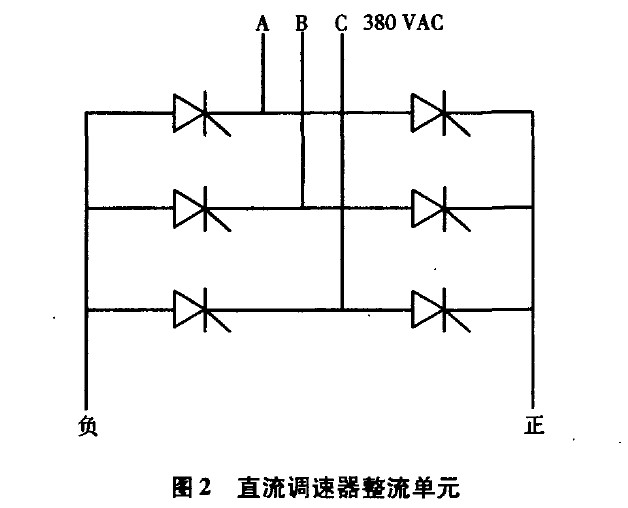

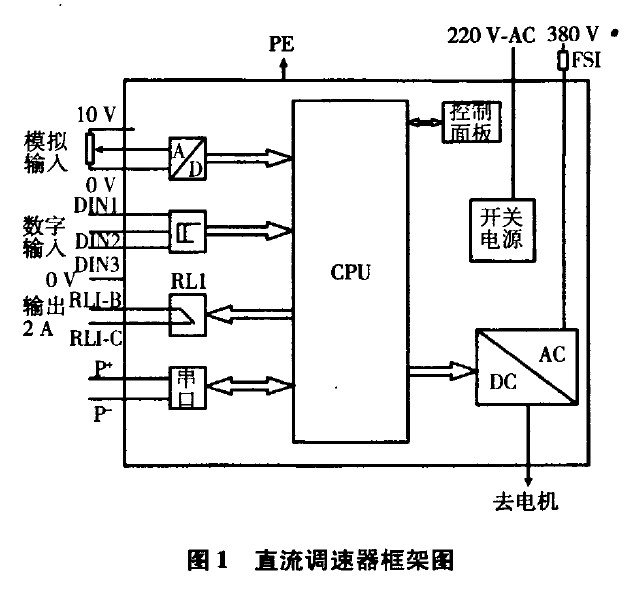

圖2是直流調速器整流單元，就是圖1中的AC／DC部分的原器件圖，即CPU對主回路進行直流電壓輸出控制的單元，三相交流380 V電源經過6只可控硅進行整流變為直流輸出，對可控硅的導通角進行控制既可得到與設定值相對應的直流電壓輸出。此處的可控硅是大功率可控硅，發熱量較大，所以要將它固定在鋁制散熱器上，它是整個直流調速器發熱的主要來源，給調速器散熱實際上主要就

是為這一部分散熱。這里使用的可控硅元件要求很高，不但反向耐壓要高，正向耐壓也要高，而且開關的響應時間要足夠的小，能夠在短時間內承受比正常工作時大的電流，漏電電流要足夠的小，耐熱性能高，體積小便于安裝和更換。
