歐陸590直流調速器工作過程說明！

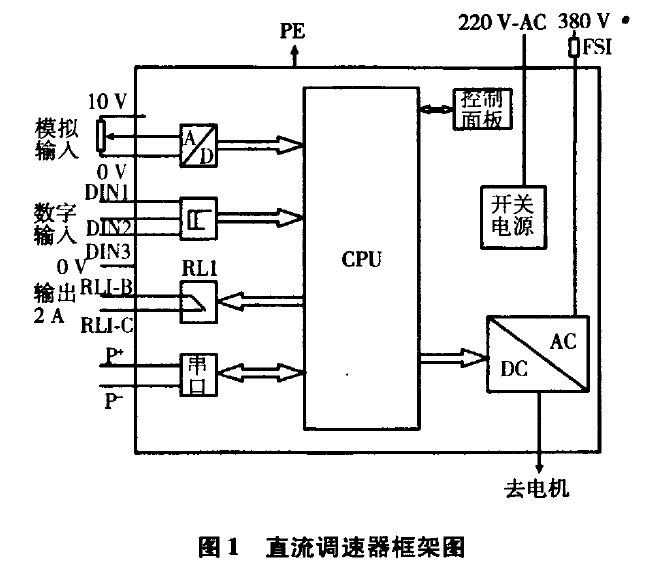

歐陸590主要有控制和執行兩大部分組成，控制部分有輸人單元，邏輯控制單元，顯示輸出單元，檢測單元，監測單元，電源單元；執行部分主要有推動單元，執行單元。推動單元主要是推動板，它把CPU輸出的移相數字量轉化為模擬量，并放大，以推動功率元件工作。執行單元主要是功率元件，它是晶閘管，它的作用是根據CPU的控制把交流電轉換為合適可用的直流電，圖l是直流調速器框架圖。

與大多數類似設備一樣，歐陸590直流調速器也有主回路和控制回路，一路220 V交流電送達開關電源回路給其控制單元提供工作電源，圖1中的開關電源就是為整個調速器的工作提供各類電源的。CPU在得電后開始工作，首先對外部設備進行掃描檢測，包括380 V主回路、控制面板、各類接口等，以判斷其是否處于正常狀態。在檢測掃描完畢并確定各部正常后，CPU接著開始對程序進行初始化，并檢測設置處于何種狀態，一般的設置包括4種狀態：模擬輸入狀態，數字輸人狀態，內部設定狀態，內部設定并監測反饋測速狀態。CPU會根據不同的設置狀態，運行不同的指令程序，并檢測輸出是否符合設定值。

直流調速器的輸出是由CPU控制推動板，通過控制晶閘管導通相位角，將A，B，C三相的電壓移相得到不同的的直流電壓，繼而控制直流電機的轉速。電機上的測速電機發電機或是數碼測速信號反饋到歐陸590的監測板上，對速度進行精確控制，使電機不受負載變化的影響，保持恒速運轉。
