590直流調速器基礎接線說明之電源板接線方式！

590直流調速器基礎接線說明之電源板接線方式！

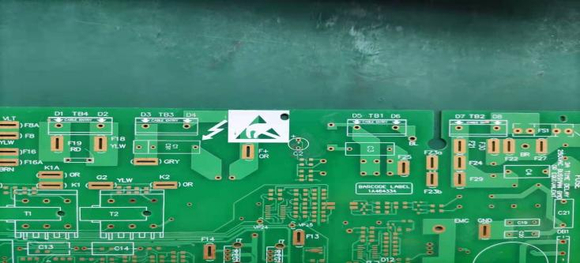

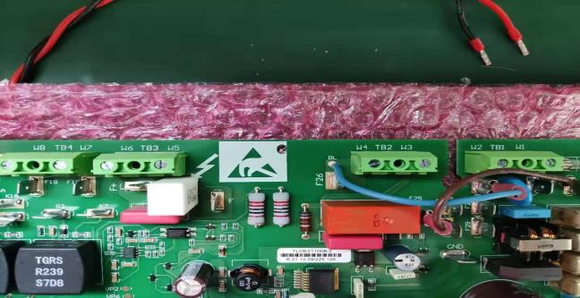

C型電源板——如圖所示，圖1為老款0C電源板接圖，D1D2為勵磁外部供電接線，D3D4為勵磁輸出，D5D6為接觸器輸出，D7D8為220V輔助電源輸入 ，圖2為自產0C電源板接線圖，原理不變，只是改了對應名稱，W8W7為勵磁外部供電接線，W6W5為勵磁輸出，W4W3為接觸器輸出，W2W1為220V電源輸入。

圖一

圖二

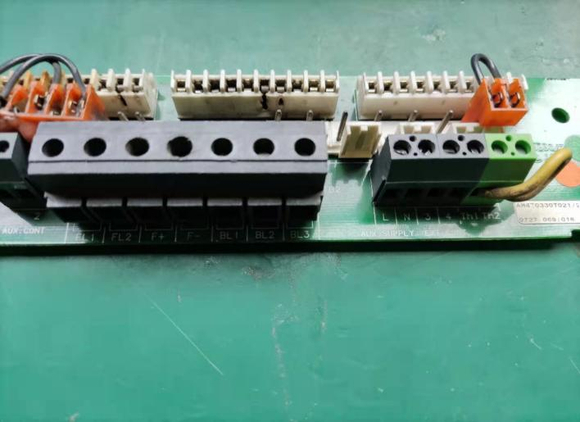

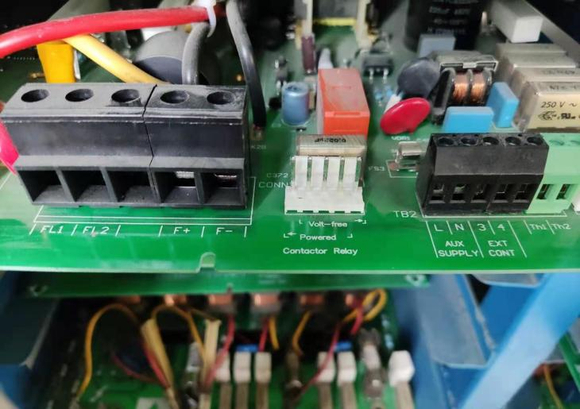

如圖所示，圖3為590P/380A-830A電源板接線方式，F+F-為勵磁輸出，LN為220V電源輸入，3、4為接觸器輸出，TH1 TH2為外接熱敏報警端子，必須短接。圖4為590P/40A-165A電源板接線圖，接線方式以及端子定義與圖3一樣。

圖三


圖四

注：還有一款590P/15A-35A電源板，基礎接線方式也與圖3一致，不同的一點是15A電源板的三相以及A+A-接線也是在板體上，而其余機器則是接在電樞條上，直接按照板體標識接線即可。
