電機控制標準圖——可逆起

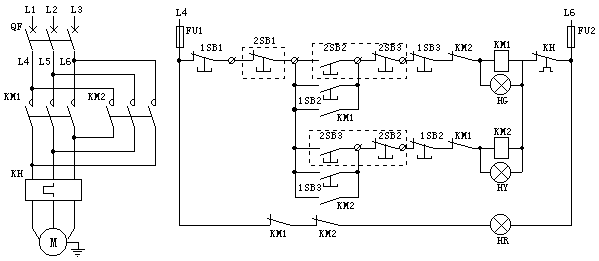

一、控制原理圖

二、設計說明

1、本設計適用于電壓380V、電機功率不超過22KW的交流電動機可逆起動控制。具有短路、過載、失壓保護。

2、可以兩地控制，具有外部控制端子，圖中2SB1、2SB2、2SB3、2SB3為外部控制按鈕，可以控制電機的 可逆起動及停機。如果不需要外部按鈕控制，可直接在接線端子處將2SB1按鈕以及2SB2、2SB3按鈕的互鎖觸點的兩端短接 （2SB2、2SB3的控制觸點不能短接）。

3、設計箱體為冷軋板結構，冷軋板表面作除銹、防腐、噴塑處理。要求冷軋板厚度不得小于2mm。設計箱體顏色為蘋果綠或桔紋淺駝色。

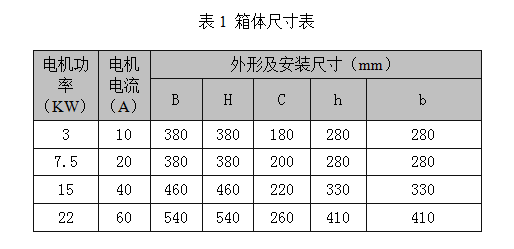

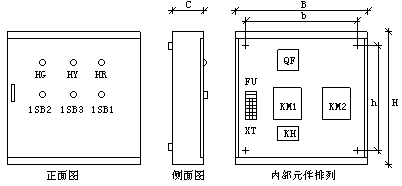

三、箱體尺寸

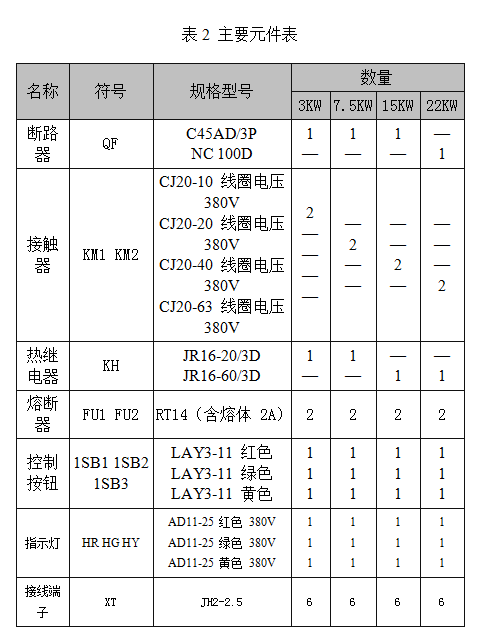

四、主要元件表
